Lægningsvejledning
Sokkelaffugteren fra DUTRA sikrer en effektiv afledning af fugt og beskytter din bygning mod skader. Med en simpel montageproces og robuste materialer i genbrugsplast og alu-zink får du en holdbar løsning til dit fundament.
Uanset om du vælger installation med bund og afløb, stenfyld eller nedsivning uden bund, tilbyder vi en fleksibel og enkel montering.
Indbygningseksempler
Se de forskellige måder, hvorpå sokkelaffugteren kan installeres. Uanset om det er med bund og afløb, stenfyld eller nedsivning uden bund, finder du den løsning, der passer bedst til dit behov.

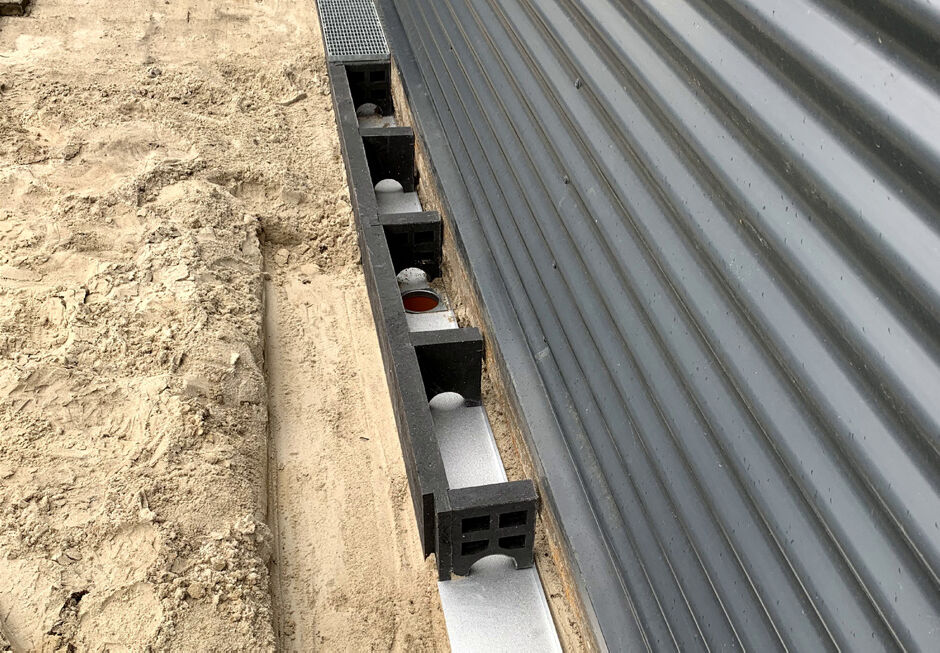

Til nedsivning uden bund
Sokkelaffugteren sættes i et drænlag. Se standard lægningsvejledning for yderligere oplysninger.
Med bund og Ø110 afløb

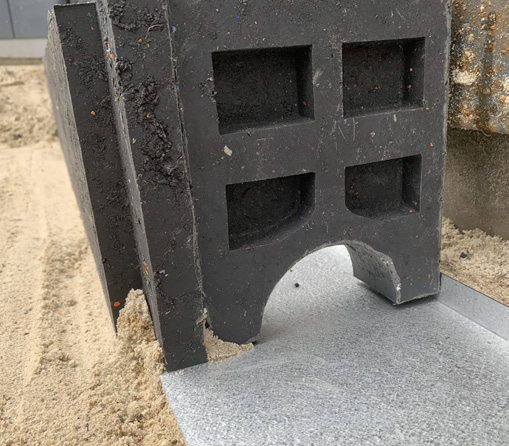

Bundpladen lægges ovenpå det afrettede gruslag, med den ombukkede
kant ind mod soklen. Herefter monteres
sokkelaffugteren. Se længere nede.

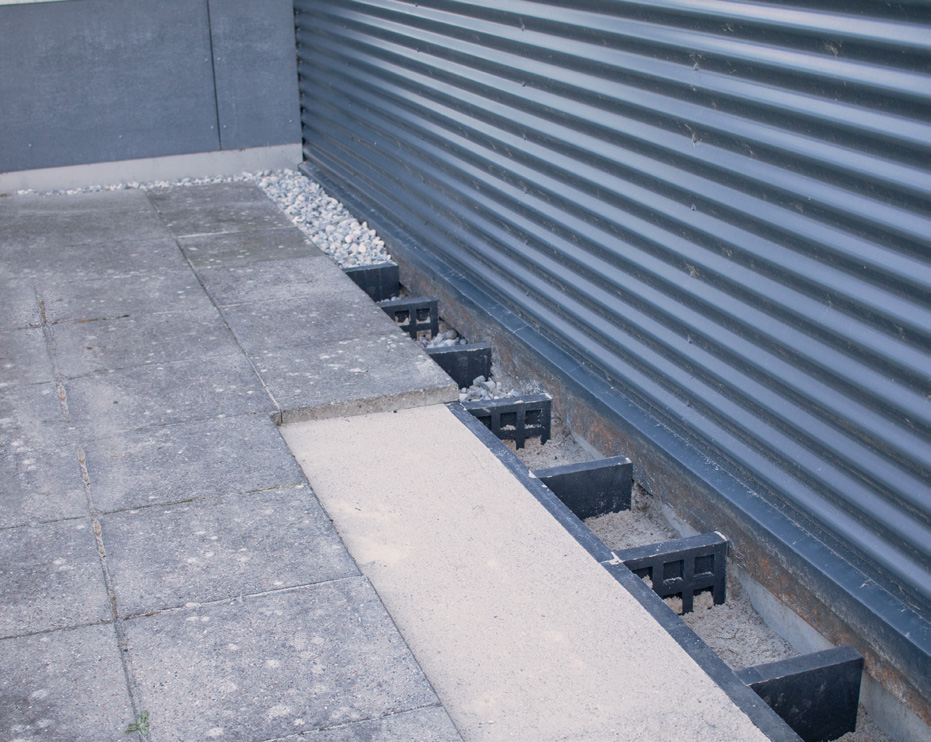

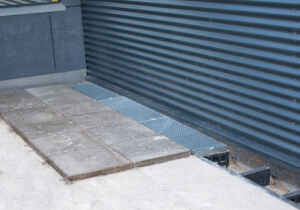

Med stenfyld
Sokkelaffugteren monteres en flisetykkelse lavere end normalt, så den første flise hviler på sokkelaffugteren. Sokkelaffugteren monteres valgfrit efter de viste eksempler og fyldes med sten i stedet for en rist.
Montagevejledning
Følg vores trin-for-trin montagevejledning for en sikker og korrekt installation af sokkelaffugteren. Vi guider dig gennem hele processen fra start til færdig montering.

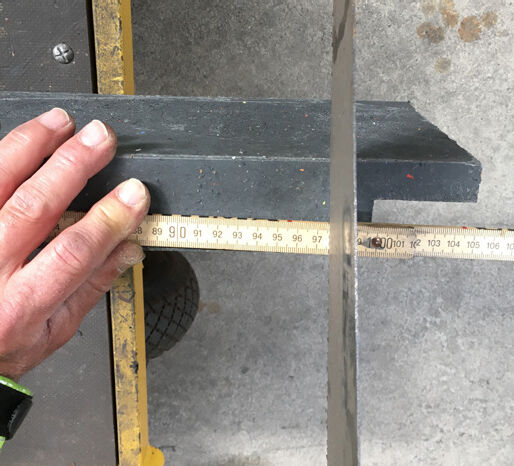

1/8: Underdelen tilpasses nemmest med en
sav eller lignende.

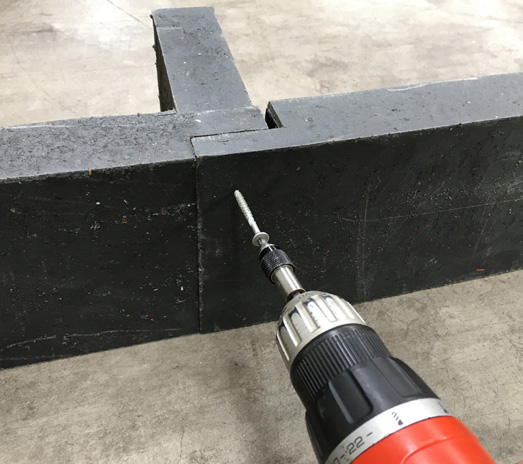

2/8: Underdelen kan let samles med spånskruer.
3/8: Sørg for at underdelene er skubbet helt
sammen.
4/8: Underdelene retter sig og følger soklen,
når der komprimeres foran sokkelaffugteren.

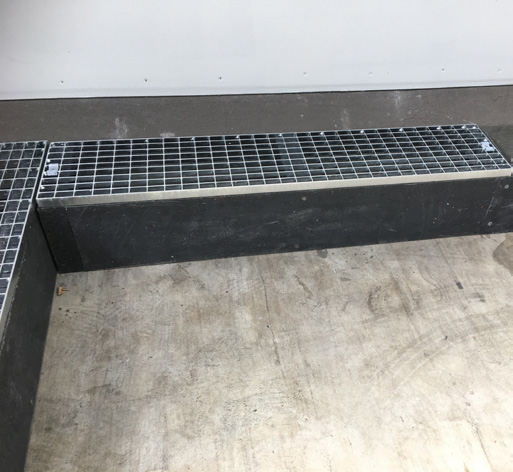

5/8: Startelement med monteret rist
6/8: De efterfølgende riste placeres så de ligger midt på afstandsstykket inden de fastskrues.
NB: Ca. 4-5 mm risteafstand.

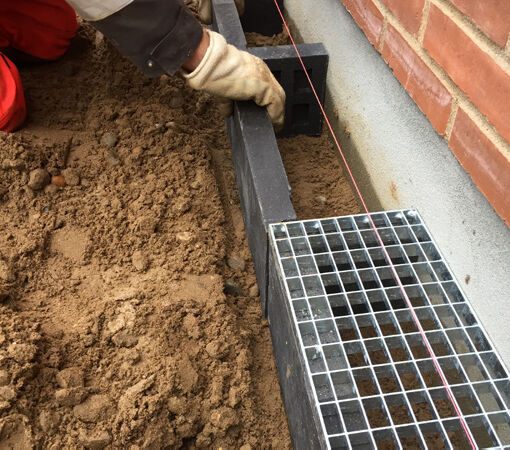

7/8: Ved nedsivning sættes elementet i
afrettet drænlag.
8/8: Med bund og afløb lægges bundpladen i det afrettede gruslag inden elementerne monteres ovenpå. Bundpladerne lægges med et overlap på ca. 2 cm og den ombukkede kant ind mod soklen.
Lægningsvejledning
Få en detaljeret vejledning i korrekt indlægning af sokkelaffugteren. Vi gennemgår de nødvendige trin for at sikre en stabil og langtidsholdbar installation, uanset underlag og monteringstype.
1/6: Start montagen ved at fremstille et startelement.

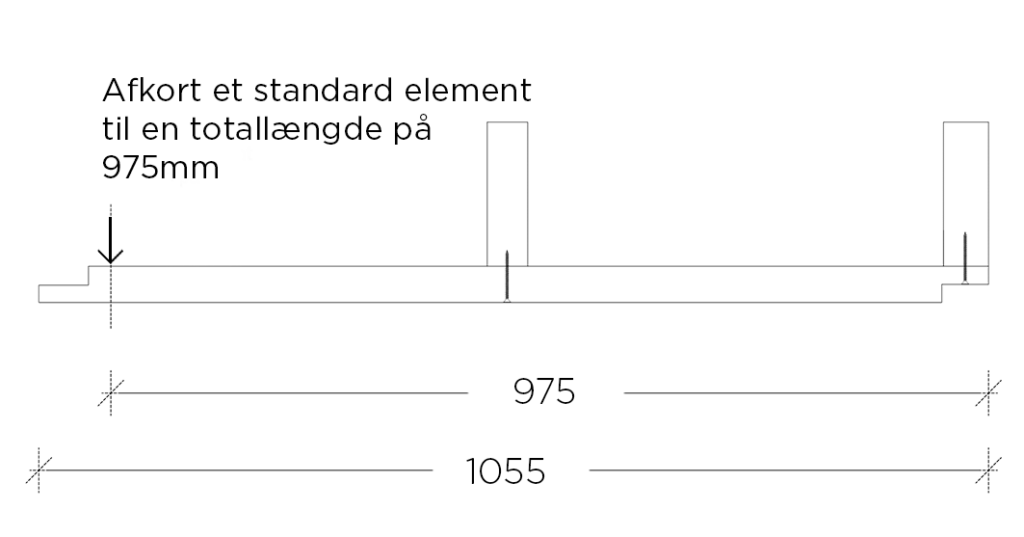

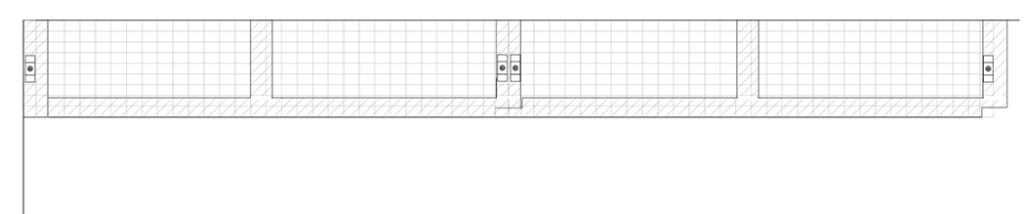

Et standartelement afkortes som vist på tegningen

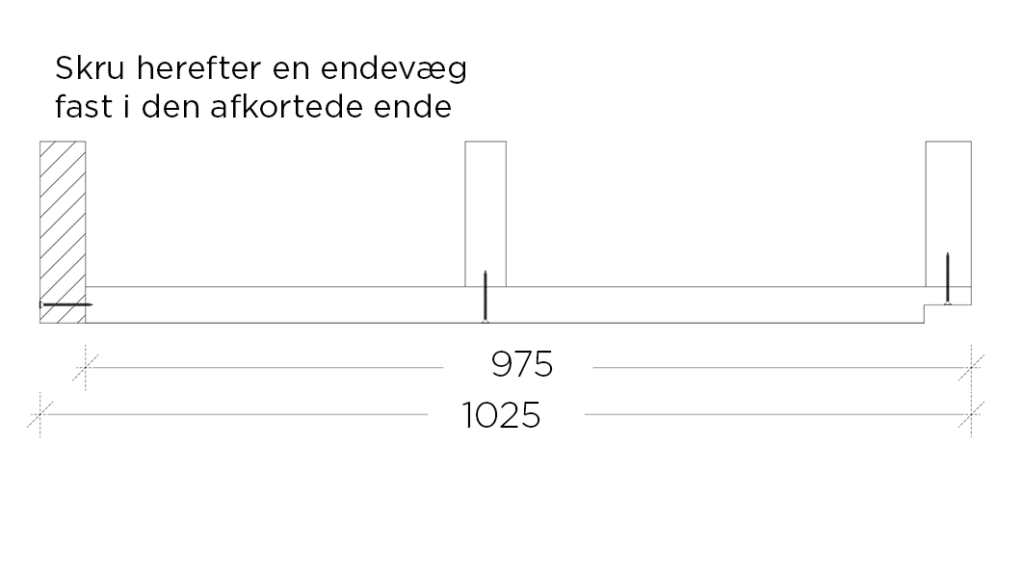

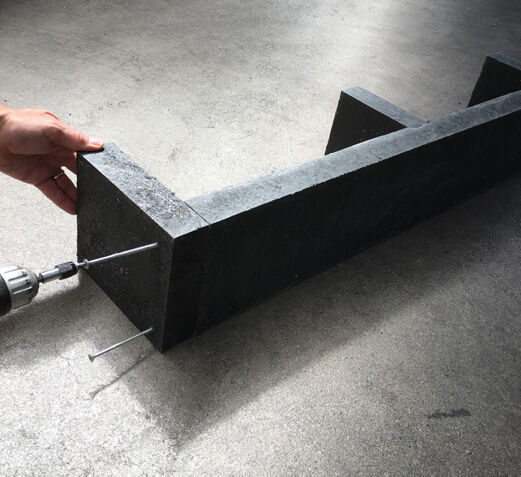

2/6: Skru herefter en endevæg fast i den afkortet ende.
Startelementet er hermed færdigt.
3/6:Startelementet placeres i hjørnet, helt op af fundamentet. Overkant startelement er ca. 2,5 cm under færdigt terræn. Elementerne lægges fra venstre mod højre.

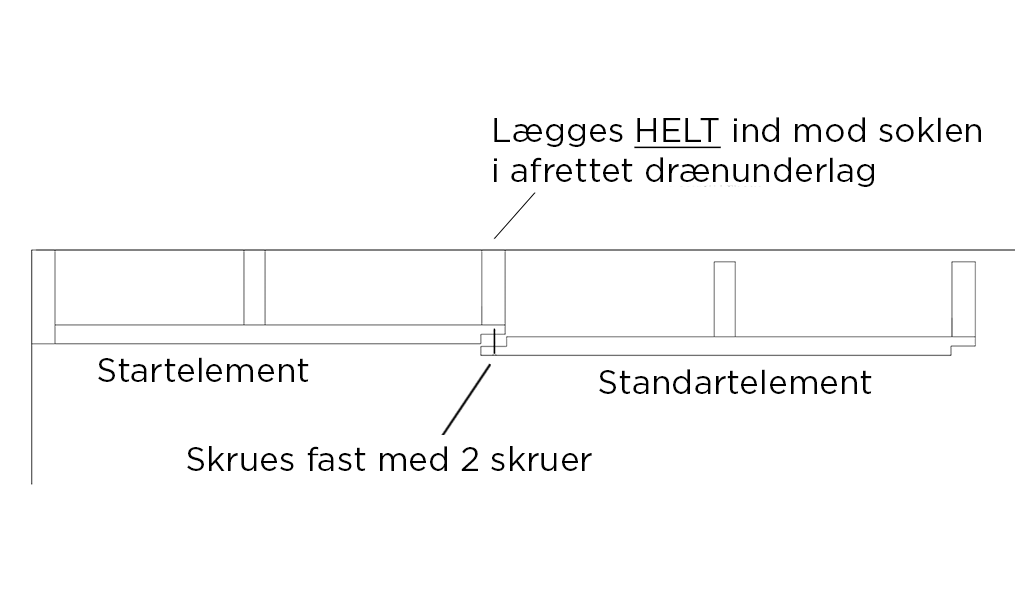

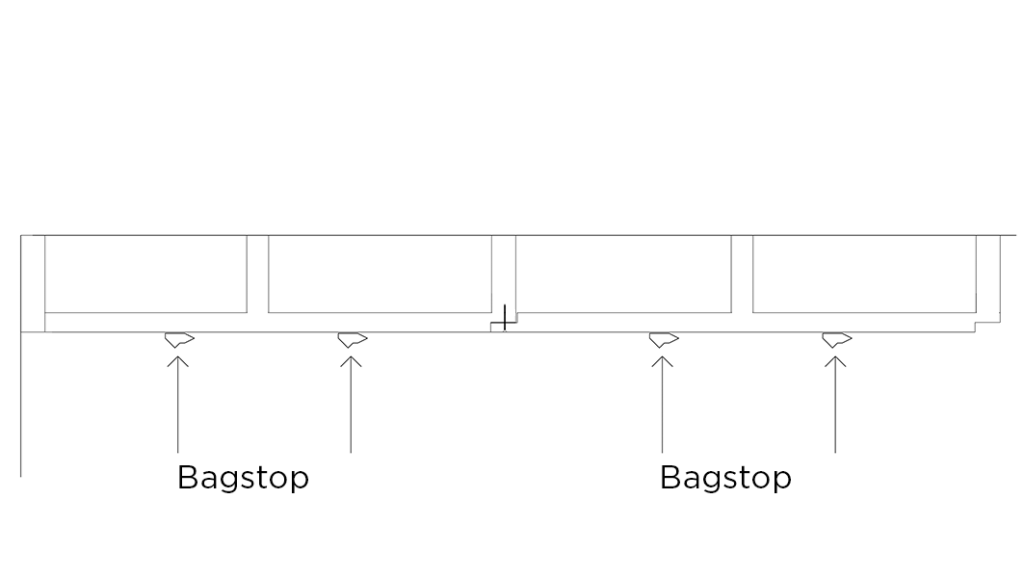

4/6: Herefter forlænges der med standartelementer, som skrues fast til det foregående element med 2 skruer. Bagstop etableres så elementet ikke flytter sig under installation.
(Lås til rist monteres)
5/6: Ristene monteres først på startelementet, herefter
på resten af strækningen

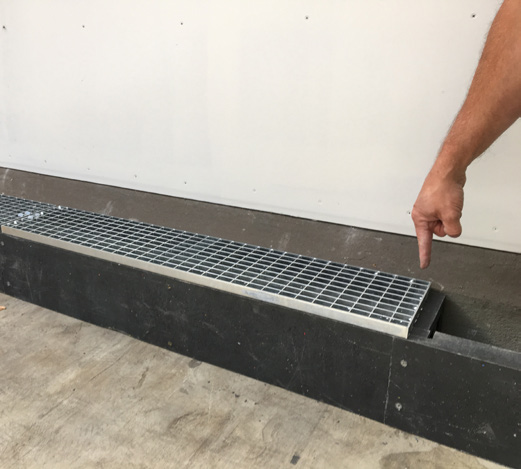

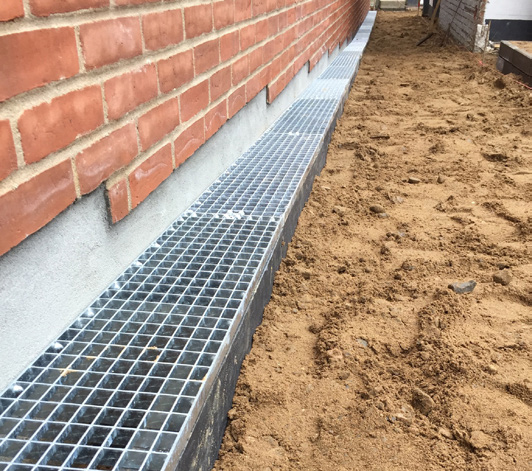

6/6: Din sokkelaffugter er nu monteret

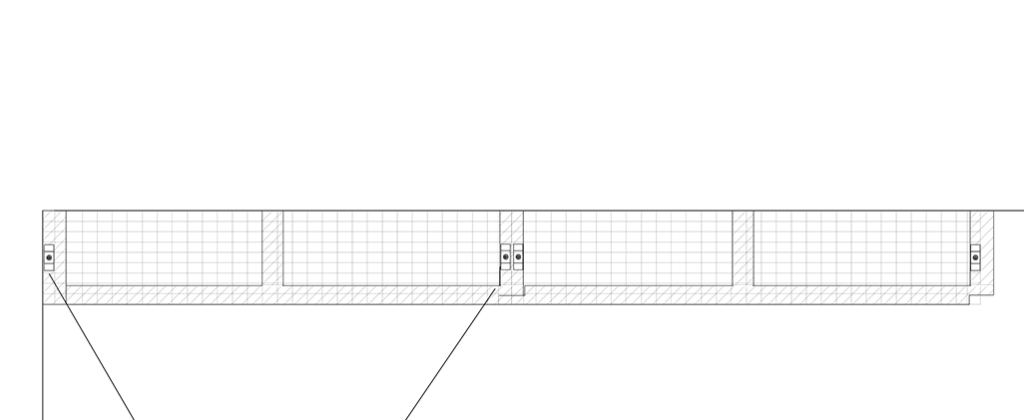

Sørg for at risten hele tiden ligger midt på afstandsstykket. Ristelås (2 stk. pr. rist) monteres som vist på tegningen. Strækningen afsluttes med en endevæg.
NB: Ca. 4-5 mm risteafstand.
General Montagevejledning

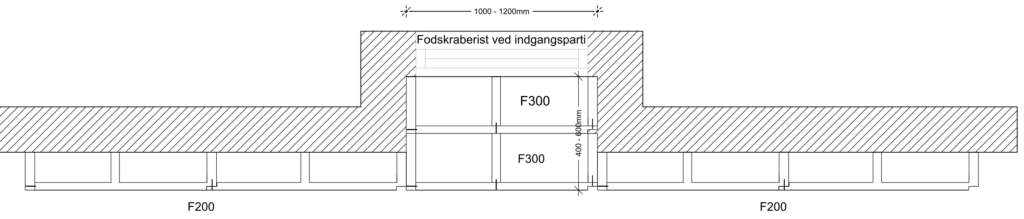

Detalje ved vindfang
Ved vindfang eller størrer dørpartier kan man med fordel anvende flere elementer vedsiden af hinanden (se illustration ovenfor).
Detalje ved dør

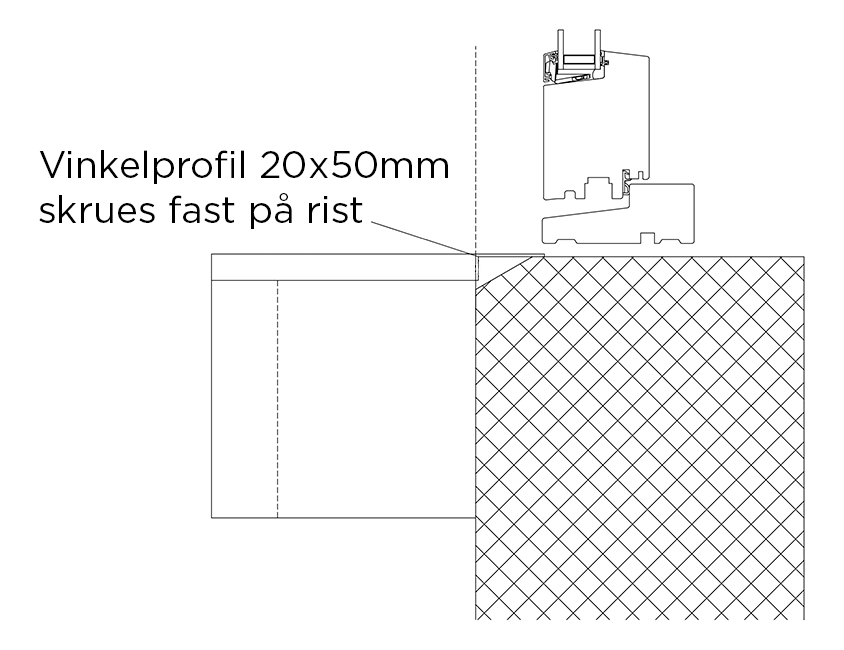

Hvor sokkelaffugteren er foran en
dør, fastgøres et vinkelprofil på risten.
Standardprofil er 20×50, 20×70 eller
20x100mm
